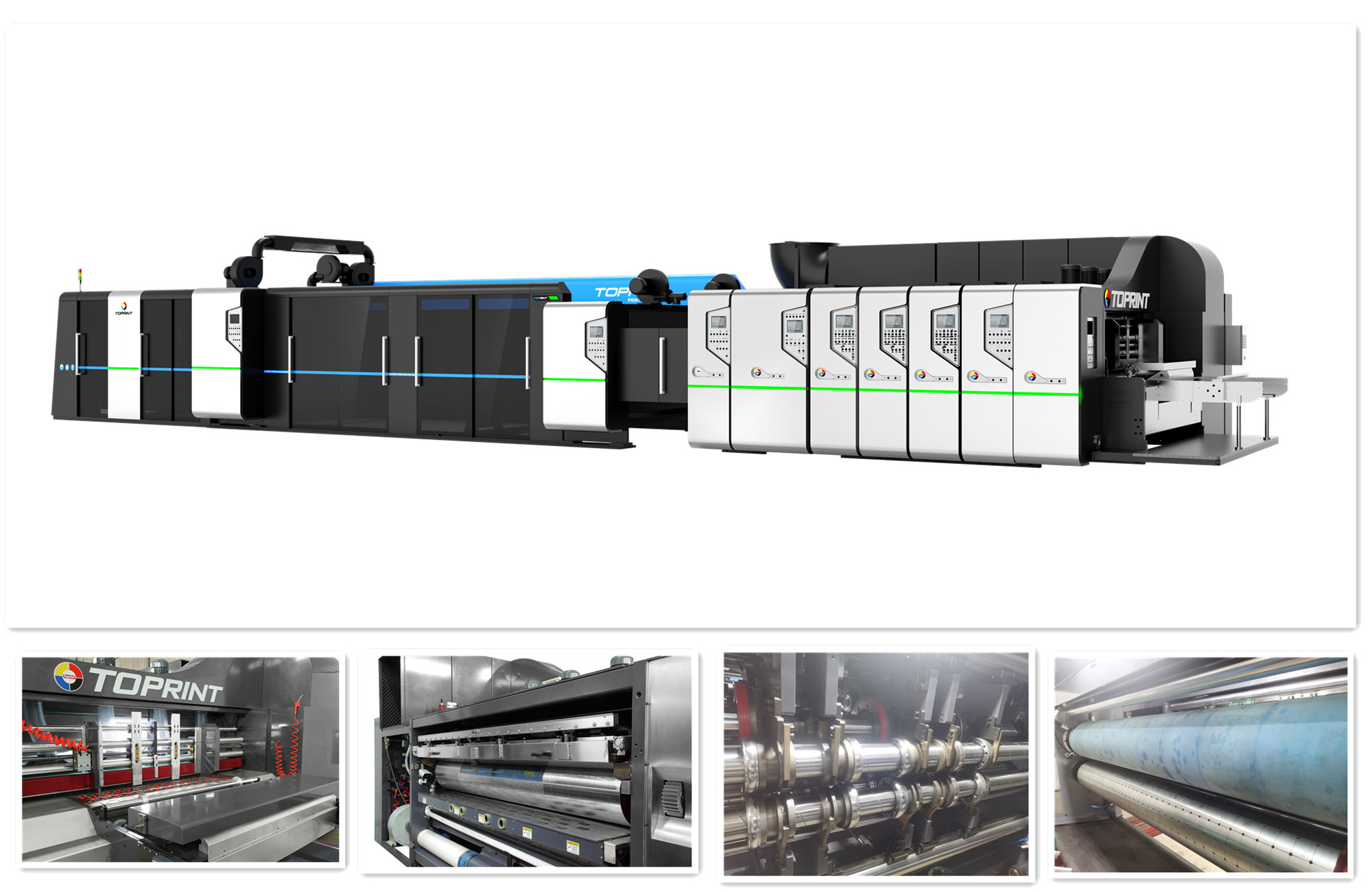

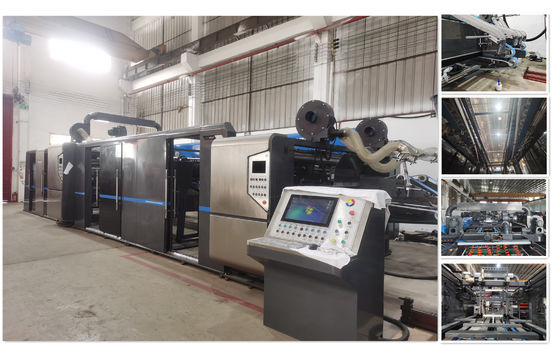

เครื่องผลิตกล่องที่ทนทาน PLC Control 8 Shaft Structure

กล่องกระดาษอัตโนมัติเต็มรูปแบบเครื่องผลิตกล่องกระดาษลูกฟูก PLC พร้อมระบบควบคุมคอมพิวเตอร์อุตสาหกรรมความเร็วสูง

ข้อมูลจำเพาะทั่วไป

TP-CR ซีรี่ส์กลูเออร์โฟลเดอร์เฟล็กโซชนิดเปิดและปิดแสดงถึงคุณภาพความสม่ำเสมอประสิทธิภาพและความประหยัด

เครื่องพิมพ์เฟล็กโซด้านบนแบบอินไลน์ความเร็วสูงพร้อมการพับลงทำให้กล่องกระดาษแข็งที่สมบูรณ์ในการผลิตโซลูชัน

เครื่องได้รับการออกแบบและผลิตตามมาตรฐานคุณภาพและความปลอดภัยคุณภาพการพิมพ์สูงที่มั่นคงและสม่ำเสมอช่วยเพิ่มประสิทธิภาพการผลิตสูงสุด

• ส่วนการให้อาหาร

การควบคุม PLC ด้วยหน้าจอสัมผัส HMI สำหรับการทำงาน

เครื่องป้อนขอบตะกั่วพร้อมกล่องป้อน 3-4 เพลาประโยชน์สำหรับกระดาษแข็งทุกชนิด

การป้อนกระดาษแข็งล่วงหน้า (ลูกกลิ้งป้อนกระดาษสามถึงสี่แถว) จะปรับความยาวการป้อนโดยอัตโนมัติ

เพื่อเอาชนะข้อผิดพลาดในการป้อนที่เกิดจากความหนาของกล่องและการเยื้องของเครื่องหมายกดเพื่อให้สามารถควบคุมตำแหน่งการพิมพ์และการเว้นช่องได้อย่างเสถียรปรับปรุงคุณภาพการพิมพ์กล่องและลดอัตราการชำรุดของกล่อง

ช่วงความหนาของกระดาษแข็งที่เหมาะสมคือ 1.5 ~ 12 มม. (ชนิดกระดาษลูกฟูก AB-E)สามารถตอบสนองความต้องการในการผลิตทั้งหมดเช่นความหนา / ความบางของกระดาษแข็งที่แตกต่างกันและการป้อนกระดาษลูกฟูกแนวนอนเป็นต้น

ขึ้นอยู่กับประเภทและขนาดกระดาษลูกฟูกเริ่มต้นความยาวป้อนกระดาษช่องว่างลูกกลิ้งแผ่นกั้น ฯลฯ สามารถปรับตำแหน่งได้โดยอัตโนมัติขั้นตอนการปฏิบัติงานง่ายขึ้นและลดการพึ่งพาผู้ปฏิบัติงานคุณลักษณะนี้ช่วยอำนวยความสะดวกให้กับหัวหน้างานในการส่งเสริมการปฏิบัติงานและการกำหนดมาตรฐานคุณภาพ

ไดรฟ์อินเวอร์เตอร์ความถี่พร้อมระบบควบคุมการดูดแบบแปรผัน

• ส่วนการพิมพ์

การควบคุม PLC ด้วยหน้าจอสัมผัส HMI สำหรับการทำงาน

การพิมพ์ด้านบนระบบการถ่ายเทสูญญากาศเคลือบด้วยเซรามิกที่ทนทานเพื่ออายุการใช้งานที่ยาวนานขึ้น

เมื่อกำลังดำเนินการพิมพ์อาจต้องทำความสะอาดเพลทพิมพ์หรือการดำเนินการอื่น ๆ ที่ต้องมีการขยับลูกกลิ้งพิมพ์หากจำเป็นตำแหน่งการพิมพ์ที่แม่นยำอุปกรณ์ฟื้นฟูอัตโนมัติช่วยเพิ่มประสิทธิภาพการทำงานของเครื่องและลดการสร้างของเสียได้อย่างมาก

อุปกรณ์ถ่ายโอนสูญญากาศสามารถลดขนาดจุดพิมพ์และปรับช่องว่างระหว่างกระดาษแข็งและแผ่นพิมพ์ได้อย่างง่ายดายเพื่อให้ได้สถานะ "จูบสัมผัส"สิ่งนี้ช่วยให้มั่นใจในคุณภาพการพิมพ์ของทั้งจุดพิมพ์และการพิมพ์แบบเต็มหน้า

อุปกรณ์หมึกใบมีดหอการค้าสามารถจ่ายหมึกได้ค่อนข้างคงที่ระหว่างการใช้งานทั้งความเร็วสูงและความเร็วต่ำจุดพิมพ์ที่ชัดเจนข้อความที่ละเอียดและแม้แต่การพิมพ์แบบเต็มหน้าล้วนต้องใช้อุปกรณ์จ่ายหมึกที่ดีและมีเสถียรภาพเป็นอุปกรณ์ที่จำเป็นในเครื่องพิมพ์สมัยใหม่

• ส่วนผู้สร้างสล็อต

การควบคุม PLC ด้วยหน้าจอสัมผัส HMI สำหรับการทำงาน

มีโครงสร้างเพลา 8 แบบรอยพับขนาดใหญ่รอยพับบางรอยร่องหรือ Duble Shaft Slotting พร้อมใช้งาน

หากเลือกเครื่องตัดแบบคู่ (ด้านหน้าและด้านหลังของเครื่องตัดเพลาต่างกัน)ขยายขีดจำกัดความสูงของกล่องขจัดปัญหาการชนกันของใบมีดด้านหน้าและด้านหลังและลดความซับซ้อนของเครื่องมือตัดในการแยกชิ้นส่วนงานเมื่อมีการเปลี่ยนแปลงความลึกของช่องส่งเสริมการประหยัดเวลา

หัวกัดร่องและล้อ Creasing ได้รับการปรับแต่งร่วมกันเพื่อรักษาความแม่นยำในการตัดและหลีกเลี่ยงการกัดมีดที่สึกกร่อน

ช่องว่างที่ปรับการควบคุมด้วยคอมพิวเตอร์พร้อมจอแสดงผลดิจิตอล

ผู้ปฏิบัติงานเพียงแค่ต้องป้อนข้อมูลขนาดตามกราฟิกกล่องชนิดต่างๆเครื่องจะตีความการเปลี่ยนตำแหน่งของหัวกัดโดยอัตโนมัติ (หัวกัดตรงกลางสามารถเลื่อนได้)ขั้นตอนการทำงานง่ายขึ้นและตอบสนองความต้องการในการทำกล่องทุกชนิด

• ส่วนตัดตาย

การควบคุม PLC ด้วยหน้าจอสัมผัส HMI สำหรับการทำงาน
กระบอกสูบไดคัทใช้โครงสร้างสำหรับงานหนัก

มีอุปกรณ์ชดเชยความเร็วที่แม่นยำและเสถียรกระดาษแข็งยังคงสามารถรักษาความแม่นยำในการตัดแม่พิมพ์ได้เช่นเดิมเมื่อความหนาของม้วนยางคัตเตอร์เปลี่ยนไปเนื่องจากการสึกหรอหน่วยไดคัทจะตัดโดยตรงหลังจากการพิมพ์เพิ่มความแม่นยำของตำแหน่งการพิมพ์และตำแหน่งรูปร่างของกระดาษแข็ง

เครื่องตัดแม่พิมพ์แบบม้วนอุปกรณ์ล็อคแม่พิมพ์อย่างรวดเร็ว (อุปกรณ์เสริม) ช่วยลดเวลาในการเปลี่ยนแม่พิมพ์คัตเตอร์ได้อย่างมาก

แม่พิมพ์คัตเตอร์ไม่จำเป็นต้องใช้อุปกรณ์ยึดที่ทำขึ้นเป็นพิเศษเพื่อใช้ร่วมกับการล็อคแม่พิมพ์ด้วยมือ (การขันสกรูให้แน่น)ซึ่งจะช่วยลดต้นทุนการทำแม่พิมพ์คัตเตอร์และลดระยะเวลาในการเปลี่ยนแม่พิมพ์คัตเตอร์

• กาว FOLDER และตัวนับเคาน์เตอร์

การควบคุม PLC ด้วยหน้าจอสัมผัส HMI สำหรับการทำงาน

การพิมพ์ด้านบนด้วยการพับลง

การควบคุมเซอร์โวอิสระของสายพานด้านกาวแบบพับสามารถปรับความเร็วได้อย่างอิสระ

การควบคุมเซอร์โวอิสระของล้อนำทางสำหรับการติดตามขอบพับกล่องเพื่อให้แน่ใจว่าพับได้ถูกต้อง

สายพานหลักพร้อมเครื่องเป่าสุญญากาศเพื่อการส่งผ่านที่แม่นยำ

การควบคุมเซอร์โวเต็มรูปแบบของงานดีดตัวนับเพื่อให้แน่ใจว่ามีความแม่นยำในการนับและการดีดออก
