สายการผลิตลูกฟูก 180 มม. 300 ม. / นาทีสำหรับกระดาษแข็งสองชั้น

สายการผลิตกระดาษลูกฟูกความเร็วสูงสายการผลิตลูกฟูกสำหรับกระดาษแข็งสองชั้นสายการผลิตสำหรับแผ่นกระดาษลูกฟูก 5 ชั้น

คำอธิบายผลิตภัณฑ์

1. สายการผลิตกระดาษลูกฟูกที่สมบูรณ์ประกอบด้วยเครื่องจักรต่อไปนี้: Mill Roll Stand, Pre-Heater, Splicer, Single Facer, Over Bridge, Multi-Pre-Heater, Glue Machine, Double Baker, Slitter Scorer, Cutoff, Stacker และอื่น ๆ
2. ม้วนกระดาษดิบที่ป้อนไปยังแท่นวางม้วนหลังจากได้รับความร้อนและความชื้นที่ปรับโดยต่อฮีตเตอร์แล้วกระดาษดิบจะไปที่ด้านเดียวโดยใช้กระดาษลูกฟูกและติดกาวเข้าด้วยกันกับกระดาษดิบอีกแผ่นเพื่อให้เป็นกระดาษลูกฟูกแบบหน้าเดียวจากนั้นจึงลำเลียงผ่าน Over Bridge ให้ความร้อนอีกครั้งโดย Multi-Pre-Heater หลังจากติดกาวด้วยเครื่องกาวเชื่อมต่อโดย Double Backer คณะกรรมการลูกฟูกแบบต่อเนื่องจะออกมา
3. หลังจากตัดและทำเกรียมโดย Slitter Scorer และการตัดตามขวางโดย Cutoff จะมีการผลิตกระดาษลูกฟูกที่มีขนาดแตกต่างกันในที่สุดกระดาษลูกฟูกที่มีขนาดแตกต่างกันเหล่านี้จะถูกวางซ้อนคำนวณ
4. วิธีทำความร้อน: เครื่องทำความร้อนด้วยไอน้ำ

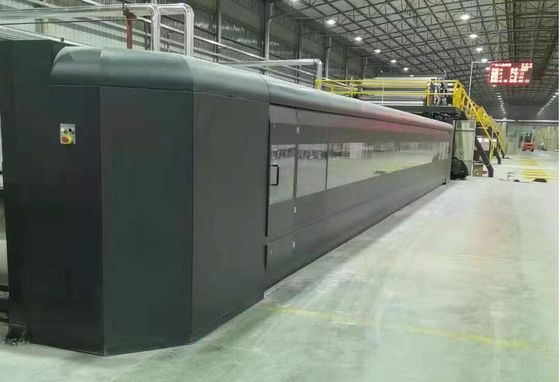

ภาพถ่ายของเครื่องจักร

คุณสมบัติ

1. การยกของส่วนจานร้อนใช้ระบบไฮดรอลิกการควบคุมอัตโนมัติม้วนแรงดันแต่ละชุดมาพร้อมกับการปรับละเอียดแบบแมนนวลและกระบอกสูบจะได้รับการอัพเกรดโดยอัตโนมัติ
2. สำหรับผ้าใบด้านบนและด้านล่างติดตั้งอุปกรณ์แก้ไขอัตโนมัติด้านขวา / ซ้ายซึ่งควบคุมโดยกระบอกสูบกระเพาะปัสสาวะกระบอกสูบควบคุมความตึงของสายพานผ้าใบเพื่อให้แน่ใจว่ามีเสถียรภาพในการทำงานความเร็วสูง
3. การทำความร้อนด้วยไอน้ำของแผ่นร้อนแบ่งออกเป็น 4 กลุ่มเพื่อจ่ายไอน้ำและระบายน้ำอย่างอิสระวาล์วควบคุมอุณหภูมิสองกลุ่มสุดท้ายสามารถตัดแหล่งไอน้ำผ่านปุ่มที่คอนโซลการทำงานโดยไม่จำเป็นต้องปิดวาล์วด้วยตนเองเพื่อปรับปรุงประสิทธิภาพนอกจากนี้ยังสามารถควบคุมอุณหภูมิพื้นผิวของแผ่นร้อนตามความชื้นในฤดูกาลต่างๆเพื่อให้แน่ใจว่ากระดาษแข็งมีความเรียบ
4. ฐานของส่วนแผ่นร้อนและเย็นถูกเชื่อมด้วยฐานโครงเหล็ก 150H ที่แข็งแรงเพื่อให้แน่ใจว่ามีส่วนหน้าสองชั้น 20 เมตรในช่วงการใช้งานที่ยาวนานฐานรากจะไม่ลดลงเพื่อส่งผลต่อแนวนอนของแผ่นร้อน
5. ลูกกลิ้งบนและล่างได้รับการแก้ไขโดยแผ่นยึดโดยใช้ตลับลูกปืนที่นำเข้าม้วนกดด้านบนจะปรับได้เอง
6. ลูกกลิ้งกดในส่วนทำความเย็นมีกระบอกสูบที่สามารถยกขึ้นได้เมื่อกระดาษฐานบางเกินไปหรือผลิตกระดาษแข็ง 3 ชั้นให้ยกลูกกลิ้งรีดขึ้นในส่วนระบายความร้อนกระดาษจะไม่ทับกระดาษลูกฟูกลดความต้านทานและประหยัดไฟฟ้า
7. แผ่นทำความร้อนใช้การออกแบบล็อคแบบสามจุดซึ่งช่วยเพิ่มเสถียรภาพในแนวนอนได้ดีมากเมื่อเทียบกับล็อคสองจุดแบบเดิม
8. มีหัวฉีดสเปรย์ติดตั้งอยู่ภายในแผ่นทำความร้อนเมื่อผลิตกระดาษแข็ง 4 ชั้นการเปิดหัวฉีดพ่นสามารถเพิ่มความเร็วของสายได้อย่างมากและปรับปรุงเอฟเฟกต์การวาง

พารามิเตอร์ทางเทคนิค
